リヤビューモニターカメラは車幅の中心よりずれた位置に取り付けられているため表示線は多少右にずれて見えます。
アドバイス
リヤビューモニターの映像は、ルームミラーやドアミラーで見るのと同様に左右反転させた鏡像です。

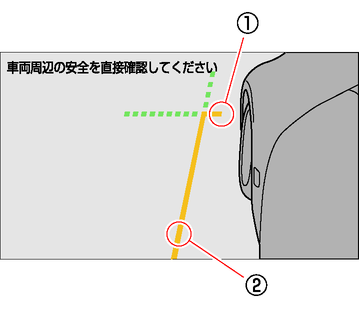

サイドブラインドビュー
- (1)前端目安ライン
- 車両前方の位置の目安を示します。延長部分が破線で表示されます。
- (2)側方目安ライン
- ドアミラーを含めた車幅の目安を示します。延長部分が破線で表示されます。

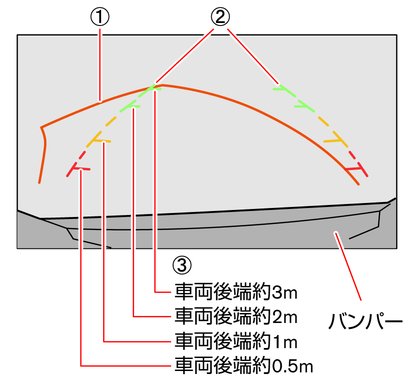

リヤビュー
- (1) 予想進路線
- ハンドルを切った角度のまま後退したときの予想進路を示します。ハンドルが中立になると消えます。
- 車種により、予想進路線をON/OFFすることができます。
- (2) 車幅目安ライン
- 後退したときの車幅の目安を示します。
- (3) 距離目安ライン
- 車両後方の距離の目安を示します。
映像と実際の路面との誤差について

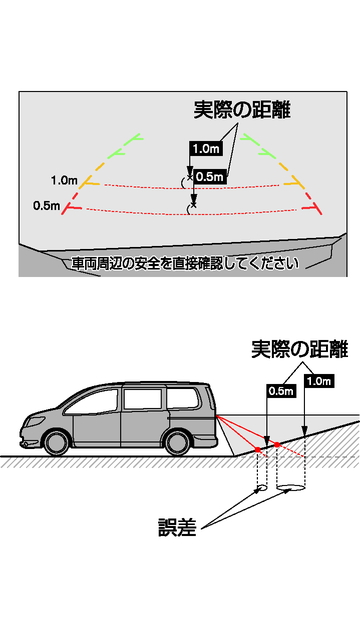

急な上り坂が後方にあるとき 距離目安ライン、車幅目安ラインは実際の距離よりも手前に表示されます。 また、障害物が実際よりも遠くにあるように見えます。  |

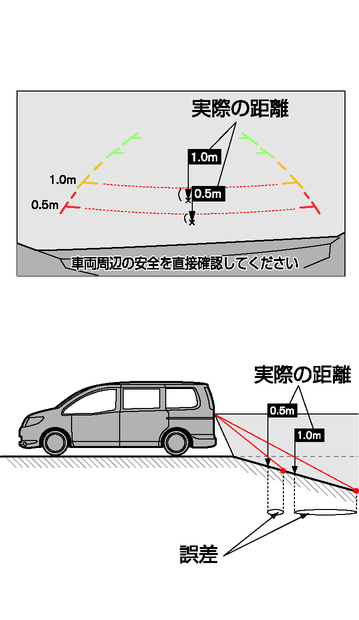

急な下り坂が後方にあるとき 距離目安ライン、車幅目安ラインは実際の距離よりも後ろに表示されます。 また、障害物が実際よりも近くにあるように感じます。  |

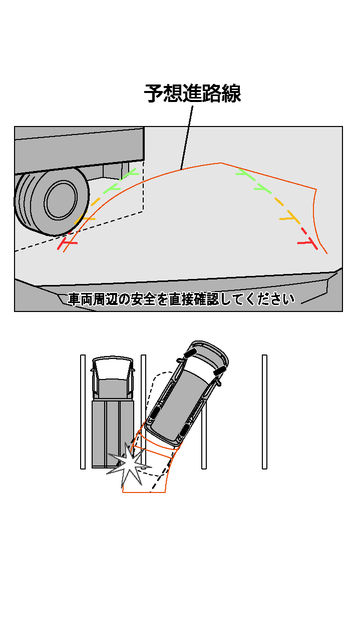

立体物が近くにあるとき 立体物が近くにある場合には実際の距離と異なって表示される場合があります。 例1） 予想進路線はトラックの車体に触れていないため、ぶつからないように見えます。しかし、実際は車体が進路上に張り出しているため、ぶつかることがあります。  |

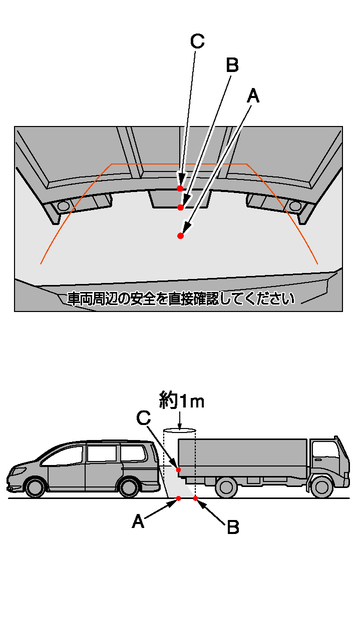

例2） Cの位置はBの位置よりも遠くにあるように見えますが、実際はAの位置と同じ距離です。Aの距離まで下がるとぶつかることがあります。  |
